Construire un cerf-volant Mini Pulse

Le Mini Pulse est un cerf-volant 4 lignes proche d’un Revolution 2, avec environ 183 cm d’envergure. Les plans permettent de construire plusieurs variantes selon le niveau de ventilation souhaité.

Merci à Josh Mitcheson et Matt Constable pour le partage des plans et des vidéos tutoriels.

On The Line a été une initiative menée par Matt Constable et Josh Mitcheson, deux cerfs-volistes anglais expérimentés. Ils ont réalisé plusieurs séries de tutoriels et podcasts, disponibles sur leur chaîne YouTube.

On The Line a fait équipe avec KiteTec pour cette série de tutoriaux. KiteTec était une entreprise menée par Josh. C’est lui qui a conçu le Mini Pulse sur la base de son cerf-volant “Pulse”, proche d’un Revolution 1.5.

Pour construire un Mini Pulse avec les instructions ci-dessous, vous aurez besoin des matériaux et des outils suivants :

• Matériaux
  • Tissu Icarex
  • Des bandes de dacron, d’une largeur de 50 mm et 60 mm
  • Des barres de carbone, de préférence Skyshark P100
  • De la bride, dyneema 150 lb
  • Des élastiques d’une largeur de 3 mm
  • 4 rondelles cuvette (de préférence: 3 mm ID, 8 mm OD, “cup washer”)
  • 6 connecteurs
  • De la gaze
  • Du double face de 6 mm (ex : 3M ATG)
  • Du fil à coudre en polyester
• Outils
  • Une machine à coudre
  • Une règle (de préférence de 1 m)
  • Un fer à sonder
  • Des ciseaux
  • Un scalpel ou un cutter
  • Un crayon de papier
  • Des feutres de couleur

Voici tous les plans (au format PDF) :

• Panneaux à découper
• Cerf-volant complet avec les panneaux
• Aile droite seulement avec les panneaux
• Cerf-volant sans panneaux (si vous souhaitez dessiner vos propres panneaux)
• Les instructions pour le bridage et les barres

Ces plans ne tiennent pas sur une seule feuille A4. Tu peux soit :

• les faire imprimer en un seul morceau chez un imprimeur ;
• les imprimer sur plusieurs feuilles A4 ou A3, puis les assembler au ruban adhésif.

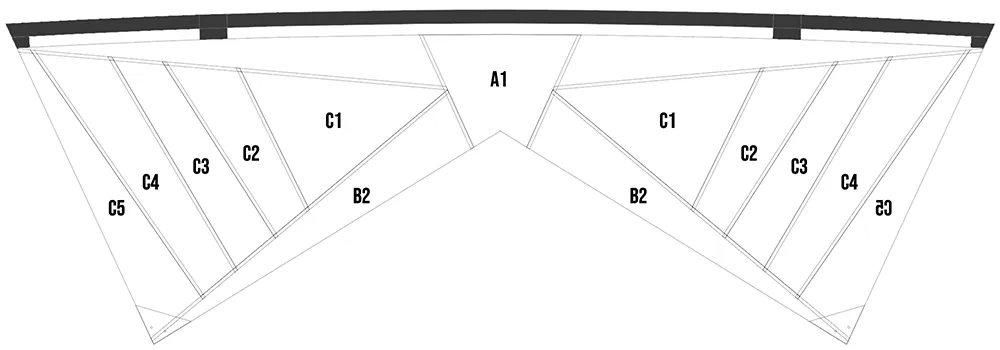

Les plans permettent de construire plusieurs modèles : standard, semi-ventilé, ventilé et plus encore. Pour cela il vous suffit d’utiliser de la gaze à la place de l’icarex pour certains panneaux. Voici les panneaux à remplacer par de la gaze en fonction du modèle :

• Standard : /
• Semi-ventilé : panneaux C4
• Ventilé : panneaux C2 et C4
• Ultra ventilé : panneaux C1, C2, C3, C4

Josh et Matt documentent la construction complète sur environ 7h30 de vidéo. Les vidéos sont en anglais ; les sous-titres YouTube peuvent aider si besoin. (Comment activer les sous-titres)

Cette première vidéo de 1h30 vous explique comment :

• Découper les panneaux (à partir de 4:20)
• Coller ces panneaux (à partir de 55:51)

Partie 1

Cette deuxième séance de 2h inclut comment :

• Découper les renforts en dacron pour les pointes et le centre (à partir de 6:03)
• Coudre les principaux panneaux (à partir de 23:53)
• Marquer les futurs ourlets le long du bord de fuite (à partir de 1:01:35)
• Coller les renforts sur les pointes et au centre (à partir de 1:06:58)
• Plier et coudre les ourlets le long du bord de fuite (à partir de 1:14:34)

Partie 2

Cette troisième partie de 2h explique comment :

• Découper les renforts en dacron pour le bord d’attaque (à partir de 5:32)
• Coller ces renforts sur la voile (à partir de 12:23)
• Ajouter la gaze du bord d’attaque (à partir de 24:33)
• Préparer et coller le fourreau en dacron du bord d’attaque (à partir de 1:10:14)
• Coudre ce fourreau en dacron (à partir de 1:36:16)

Partie 3

Cette dernière partie dure de 1h45 inclut comment :

• Découper les trous pour les élastiques (à partir de 5:48)
• Découper les élastiques (à partir de 20:45)
• Attacher les élastiques et les connecteurs à la voile (à partir de 27:31)
• Faire le bridage (à partir de 43:11)
• Attacher le bridage au cerf-volant (à partir de 1:11:56)
• Couper les barres (à partir de 1:21:57)

Partie 4

Dans ce bonus de 30 min, Josh et Matt débriefe avec quelques cerfs-volistes qui ont construit leur mini pulse.

Partie bonus
